Tramoggia dell'impianto di betonaggio
Anteprima dei prodotti

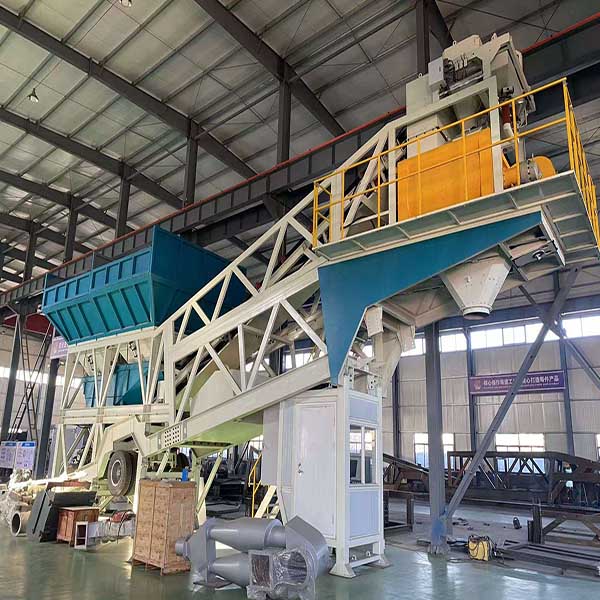

La tramoggia dell'impianto di betonaggio AGICOè un dispositivo di sollevamento verticale o inclinato progettato per impianti di betonaggio. Viene utilizzato principalmente per trasportare aggregati come sabbia e pietra dal livello del suolo al miscelatore o al contenitore di stoccaggio in modo efficiente e preciso. Essendo uno dei prodotti principali di AGICO nel settore delle attrezzature per il calcestruzzo, questo sistema di tramoggia è realizzato in acciaio ad alta resistenza-all'usura-resistente. Ha una struttura compatta e garantisce un funzionamento stabile a lungo-termine in condizioni di lavoro estreme.
La tramoggia dell'impianto di betonaggio di AGICO è nota soprattutto per il suo design modulare e i dispositivi di sicurezza standard internazionali (come doppi finecorsa e meccanismi anti-caduta). È stato esportato in volume nel sud-est asiatico, in Africa e in Sud America. Questa tramoggia è adatta per impianti di betonaggio di piccole e medie dimensioni che vanno da HZS25 a HZS75.
Specifiche dei prodotti
La tramoggia dell'impianto di betonaggio AGICO è costituito da cinque parti principali: il corpo della tramoggia,-rotaie per carichi pesanti, meccanismo di azionamento (motore + riduttore + verricello/fune metallica), sistema di controllo e dispositivi di sicurezza. Le sue principali caratteristiche progettuali sono la "struttura di scarico a prova di fuoriuscite-" e le "ruote ferroviarie auto-lubrificanti", che risolvono efficacemente i problemi di fuoriuscita di materiale e inceppamenti delle rotaie durante il sollevamento. Le rotaie sono realizzate in acciaio con canale a U-laminato a caldo-o in acciaio con trave a I-per evitare deformazioni durante l'uso a lungo-termine. Il motore di azionamento è un motore YE3 ad alta-efficienza energetica-a risparmio energetico, combinato con un freno elettromagnetico, che fornisce una risposta rapida e un posizionamento accurato.
Processo di lavoro della tramoggia dell'impianto di betonaggio
1. Dosaggio
Nella fase di dosaggio, la tramoggia dell'impianto di dosaggio AGICO riceve automaticamente gli aggregati dalla bilancia elettronica dopo un'accurata pesatura. Ciò garantisce il corretto rapporto del materiale per ciascun lotto.
2. Sollevamento
Il sistema di controllo avvia il motore ad alta efficienza YE3-sulla tramoggia dell'impianto di betonaggio AGICO, che aziona il verricello e sposta la tramoggia senza problemi verso l'alto lungo le rotaie per carichi pesanti.
3. Scarica
Quando la tramoggia dell'impianto di betonaggio AGICO raggiunge la posizione di scarico superiore, le sue ruote anteriori entrano nel binario di scarico. Il corpo della tramoggia si inclina automaticamente o lo sportello di scarico si apre, consentendo agli aggregati di scivolare nel miscelatore con una minima fuoriuscita.
4. Ritorno
Dopo lo scarico, la tramoggia vuota dell'impianto di betonaggio AGICO ritorna automaticamente o manualmente nella posizione di carico a terra, pronta per il ciclo successivo. Un ciclo completo richiede in genere dai 60 ai 90 secondi.
Parametro tecnico della tramoggia dell'impianto di betonaggio AGICO
| Parametro | Piccola tramoggia | Tramoggia media | Tramoggia grande |
|---|---|---|---|
| Volume effettivo (L) | 800 – 1,200 | 1,500 – 2,000 | 2,500 – 3,000 |
| Modello di impianto di betonaggio applicabile | HZS25/HZS35 | HZS50/HZS60 | HZS75 |
| Velocità di sollevamento (m/min) | 18 – 22 | 20 – 25 | 22 – 25 |
| Potenza motore (kW) | 5.5 – 7.5 | 7.5 – 11 | 11 – 15 |
| Angolo di inclinazione della rotaia (gradi) | 45 – 60 | 45 – 60 | 45 – 60 |
| Diametro del cavo metallico (mm) | 11 – 13 | 13 – 16 | 16 – 18 |
| Modalità di controllo | Manuale/Automatico | Automatico | Automatico |
| Fascia di prezzo di riferimento (USD) | 1,000–1,000–5,000 | 5,000–5,000–15,000 | > $15,000 |
* I parametri di cui sopra possono essere personalizzati in base ai requisiti del progetto. I prezzi sono solo di riferimento.
Vantaggi dei prodotti
Caratteristiche principali della tramoggia dell'impianto di betonaggio AGICO
AGICO fornisce tramogge di dosaggio ad alte prestazioni e di lunga durata, contattaci per ottenere una guida all'acquisto gratuita.
Risparmio sui costi di spazio
La tramoggia dell'impianto di betonaggio AGICO utilizza un design di sollevamento su rotaia verticale o ad alto-angolo. La sua superficie è solo 1/3 di un nastro trasportatore. È particolarmente indicato per impianti di betonaggio con spazi limitati, come quelli in zone urbane o montane. I costi di costruzione della fondazione sono ridotti di circa il 20%–30%.
Significativo risparmio energetico
La Tramoggia dell'impianto di betonaggio AGICO consuma energia solo durante la fase di sollevamento. Il consumo energetico per ciclo è di soli 5,5–15 kW, mentre un nastro trasportatore deve funzionare continuamente. Per la produzione di calcestruzzo di piccole e medie dimensioni, i costi energetici giornalieri possono essere ridotti del 15%–25%.
Design-resistente all'usura
Il corpo della tramoggia dell'impianto di betonaggio AGICO è realizzato in acciaio resistente all'usura da 6–10 mm-. Può anche essere dotato di rivestimenti opzionali in ghisa ad alto contenuto di cromo-o rivestimenti in poliuretano. Ciò lo rende adatto per aggregati altamente abrasivi come ciottoli di fiume e pietrisco.
Alta adattabilità
La tramoggia dell'impianto di betonaggio AGICO può funzionare con diverse marche di miscelatori. L'altezza di sollevamento e l'angolo di scarico possono essere personalizzati in loco (45 gradi –60 gradi). Le modalità di controllo includono manuale, automatico e remoto. Ha superato gli standard di sicurezza ISO e CE, soddisfacendo i requisiti di accettazione per i progetti all'estero.
Domande frequenti
D: Come scegliere tra la tramoggia per impianti di betonaggio AGICO e un nastro trasportatore per un impianto di betonaggio?
R: Se la capacità progettata del tuo impianto è inferiore o uguale a 75 m³/h e lo spazio del sito è limitato o il budget è limitato, la tramoggia per impianto di betonaggio AGICO è una scelta più conveniente-. Un nastro trasportatore è adatto per una produzione continua ad alta-capacità pari o superiore a 120 m³/h. Il sistema a tramoggia AGICO richiede il 20%–40% in meno di investimento iniziale rispetto a un nastro trasportatore. Il suo consumo energetico è concentrato in cicli di lavoro intermittenti, rendendolo più adatto a produzioni di lotti medio-piccoli con frequenti cambi di prodotto.
D: In che modo AGICO risolve il rischio per la sicurezza derivante dalla rottura della fune metallica durante l'uso a lungo-termine della tramoggia di sollevamento?
R: La Tramoggia dell'impianto di betonaggio AGICO è dotata di serie di tripla protezione: "doppio sollevamento indipendente a fune + anticaduta meccanico + finecorsa elettronico". La fune metallica ha una struttura antirotazione 6×37-, con un fattore di sicurezza maggiore o uguale a 8 volte il carico nominale. Offriamo anche un sistema automatico opzionale di monitoraggio della tensione della fune metallica. Se si verifica un allungamento anomalo o una rottura del filo su entrambi i lati, il sistema emette immediatamente un allarme e interrompe l'operazione di sollevamento, prevenendo qualsiasi incidente di "tramoggia fuori controllo".
D: La tramoggia dell'impianto di betonaggio AGICO può gestire aggregati altamente abrasivi o umidi?
R: Sì. La tramoggia dell'impianto di betonaggio AGICO può essere dotata di rivestimenti antiusura sostituibili all'interno della tramoggia (ghisa ad alto contenuto di cromo-o piastra in acciaio NM400), prolungando la durata dell'usura di 2 o 3 volte. Per gli aggregati con elevato contenuto di umidità o materiali appiccicosi, offriamo rivestimenti in poliuretano anti-aderenti e un design curvo del fondo della tramoggia, che riducono l'accumulo e l'incurvamento del materiale. Il tasso di residuo di scarico può essere controllato entro il 2%.
D: AGICO fornisce servizi di personalizzazione non-standard, ad esempio per l'ammodernamento di vecchi impianti o progetti con limiti di altezza?
R: Sì. Con oltre 20 anni di esperienza nella progettazione non-standard, AGICO può fornire soluzioni personalizzate per scenari quali altezza limitata dell'impianto, fondazioni esistenti irregolari o la necessità di abbinare aperture di scarico del mixer non-standard. Questi includono l'inclinazione personalizzata della rotaia (fino a 70 gradi), la lunghezza della tramoggia più corta, lo scarico a ribaltamento laterale-o le strutture di scarico-dal basso. Offriamo inoltre servizi completi-di processo, dal rilievo del sito alla progettazione dei disegni fino alla guida all'installazione.
